深视界UV紫外荧光探伤内窥镜

发布时间:2020-08-12人气:4955

深圳深视界科技

TU系列

UV紫外荧光探伤内窥镜

实拍视频[https://v.youku.com/v_show/id_XNDEwMjQ2ODYyNA==.html?spm=a2h0k.11417342.soresults.dtitle‍]

铸件检测是发现产品缺陷的重要手段,保证产品质量的关键工序。目前用于铸件无损检验的方法很多,最常用的是磁粉探伤、荧光探伤、超声波探伤、射线探伤等。荧光探伤作为一种有效的质量(铸件的安全性、可靠性和使用寿命)控制手段,是在铸件表面涂上荧光液,荧光液在紫外线照射下具有强烈的荧光,可以快速、直观、准确地检测出铸件表面存在的开口性铸造缺陷。

荧光探伤应属于液体渗透探伤,方法简单、灵敏度高,可检验铸件表层极细的裂纹和表面的缺陷。可检验磁性和非磁性金属材料,也可以检验非金属材料。

然而,虽然荧光探伤有这么多的优势,但仍检验不了铸件较深处的以及腔体内部的缺陷。

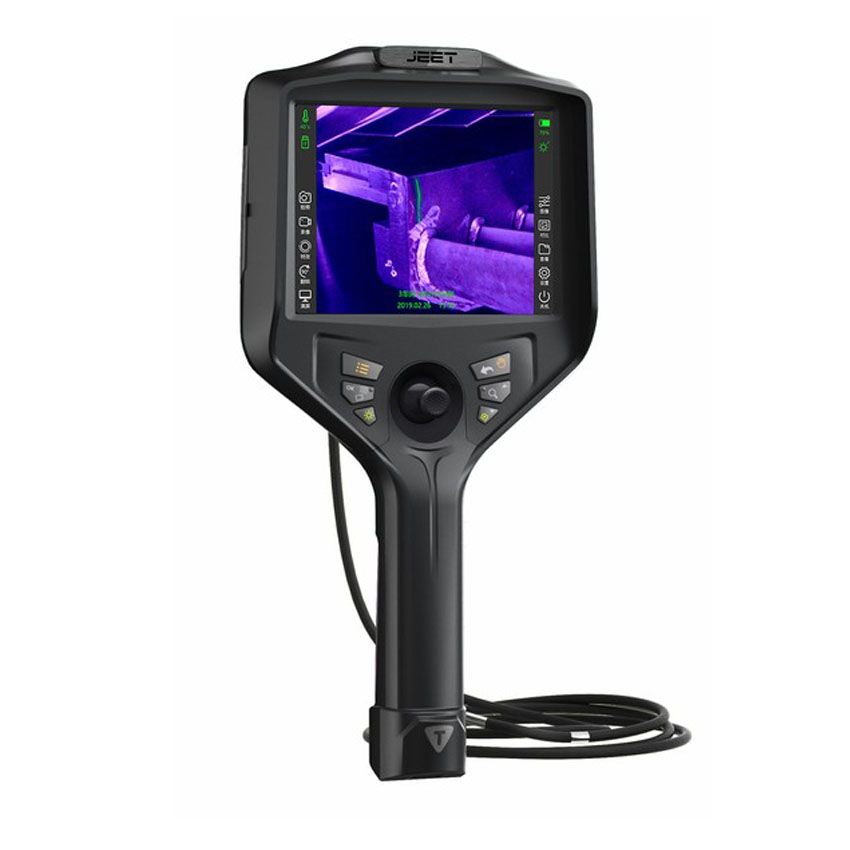

深圳深视界科技有限公司的产品开发团队针对荧光探伤存在的瓶颈,开发出基于紫外光/白光双光源一体的JEET-TU紫外荧光探伤内窥镜

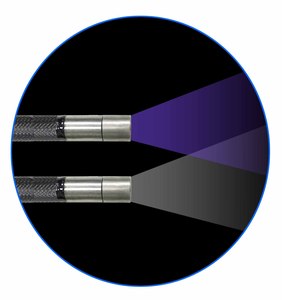

该产品仅有0.56Kg,非常轻巧。而且插入管的直径仅有6mm,在6mm的插入管内高度集成了两种光源,分别是400~700nm的正白光光源,以及365nm的紫外光光源。通过主机的一键切换,就可以实现两种光源的切换。在全黑的环境下,白光可以用于寻找大致的缺陷所在,然后喷洒荧光剂。等荧光剂渗透之后,就可以切换为紫外光源进行探伤检测了。使得探伤检测更加的高效、准确!

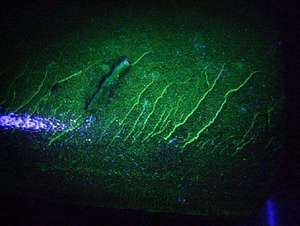

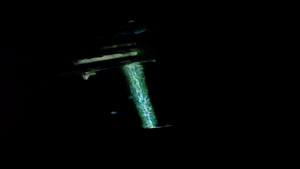

深圳深视界 TU紫外荧光探伤内窥镜实拍散热片裂纹

紫外荧光探伤内窥镜主要应用行业于航空航天工业、精密铸造与锻造、机械制造、铁路建筑、船舶、科研单位、石油、化工、压力容器行业等。

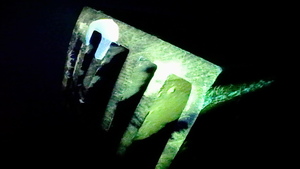

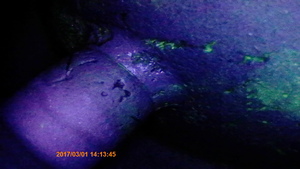

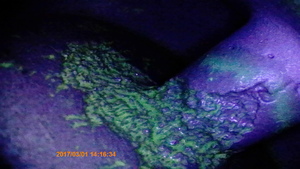

深圳杰泰JEET TU紫外荧光内窥镜 实拍效果   深圳杰泰JEET TU紫外荧光内窥镜


百万紫外荧光内窥镜(实拍效果20190319).jpg   深圳杰泰JEET TU紫外荧光内窥镜 实拍效果1


微信图片_20181224154214.jpg 微信图片_20181224154204.jpg

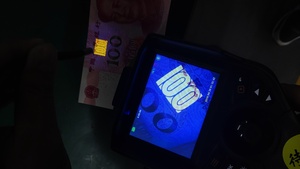

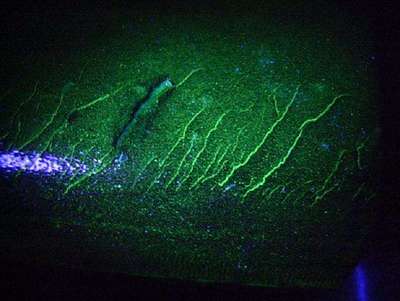

深圳深视界 TU紫外荧光探伤内窥镜实拍图




深圳杰泰 紫外UV内窥镜照明强度(压缩).jpg                     深圳杰泰 紫外UV内窥镜 拍摄效果(压缩).jpg                      深圳杰泰 紫外UV内窥镜 现场(压缩).jpg

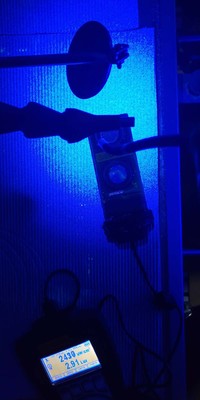

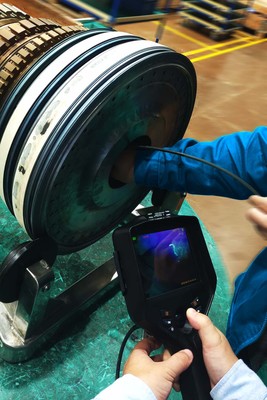

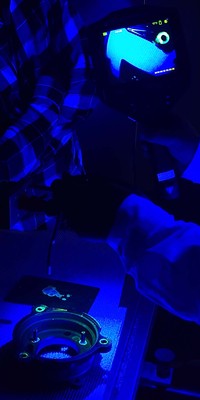

TU紫外UV内窥镜紫外光功率         发动机核心部件紫外荧光检测        飞机发动机核心部件紫外荧光检测



管线

系统

探头直径

Φ2.8

Φ3.9

Φ6

摄像头像素

30万像素

100万像素

图片/视频分辨率

640×480

1280×720

景深(mm)

5 mm-50mm

10mm-100mm/5 mm-50mm/50mm-∞

视场角

90°/120°

光源

前置超亮陶瓷光源/后置光纤UV冷光源

后置光纤UV冷光源+白光光源

照度

22000+Lx可手动10级调节

1200uw/cm2

有效工作长度

1.5m/3.0m/5.0m/30m(其它长度可定制)

持久使用装置

插入管和手柄连接用42mm缓冲保护装置

弯曲方向

360°全向弯曲

弯曲角度

最大190°

探头定位

带阻尼自动定位、配紧固锁定装置

无线图传

无线传输图像到手机、电脑等终端(选配)

主机

系统

显示器

5.1寸彩色IPS液晶显示屏全视角、镀膜保护、配遮光罩

显示器分辨率

1280*960

放大功能

最大8倍放大

菜单语言选择

中文,英文,俄文等八国语言可选



曝光抑制

5档曝光抑制调节

白平衡

自动白平衡,不同场景下自动调节消除光斑,实现最佳成像

图像特效

负片、黑白、标准

探头温度显示

探头温度显示、高温报警

防水、防尘等级

探头、物镜、管线能承受IP67防水

软件功能

支持回看、图像参数调节、翻转、镜像

整机结构

手持一体化主机
